Mein Labormikroskop H 600.

Hallo liebe Freude der Mikrokristalle,

heute möchte ich das Mikroskop vorstellen, mit dem ich die meisten der auf meinem Blog gezeigten Mikrofotos im polarisierten Licht aufgenommen habe.

Zwei Dinge vorab:

Ich habe schon des Öfteren angemerkt, dass ich von Firmen keine Zuwendungen irgendwelcher Art erhalte, ich bin daher in meinem Urteil auch völlig unabhängig.

Gute Mikrofotos im polarisierten Licht kann man auch mit relativ einfachen und preiswerten Mikroskopen erzielen, wenn man bereit ist, ein wenig zu basteln. Keinesfalls ist unbedingt ein Labor- oder gar Forschungsmikroskop erforderlich.
Warum ich dennoch ein Labormikroskop benutze werde ich später erläutern.
Hier zunächst mein Mikroskop mit Kamera und Mikroskopadapter:

Labormikroskop Hund H 600

Labormikroskop Hund H 600 mit Mikroskopadapter und Kamera.



Mikroskope werden grob in 3 Klassen eingeteilt: Übungsmikroskope, Labormikroskope und Forschungsmikroskope.

Mein H 600 der Firma Hund in Wetzlar fällt  in die Klasse der Labormikroskope. Warum habe ich mich für ein Instrument der Firma Hund entschieden? Neben Zeiss und Leitz gibt es in Deutschland kaum noch Hersteller von Mikroskopen. Labormikroskope der beiden erstgenannten Firmen sind hervorragende Instrumente, die jeder begeisterte Mikroskopiker sich wünscht. Sie überschreiten aber die Mittel, die ich für ein Mikroskop ausgeben mag.

Gelegentlich haben Mitarbeiter der beiden großen deutschen Mikroskophersteller den Schritt in die Selbständigkeit gewagt.  So hat ein Mitarbeiter von Leitz die Firma Will gegründet, die sehr gute Mikroskope fertigte. Später wurde diese von der Firma Hund übernommen. Der Bau von Mikroskopen ist ein Zweig des Unternehmens mit Sitz in Wetzlar. Man kann sich bei Hund ein Mikroskop nach den eigenen Bedürfnissen zusammenstellen lassen und wird dabei sehr gut beraten. Die Instrumente sind von hoher Qualität und liegen preislich doch deutlich unter denen der „Großen Vier“ (Leitz, Zeiss, Nikon, Olympus). Wer für sich die Freude am Mikroskopieren entdeckt hat, kann ein Mikroskop von Hund bei steigenden Bedürfnissen auch aufrüsten. Diesen Aspekt finde ich sehr wichtig. Es gibt Mikroskope fernöstlicher Hersteller, die im Preis-/Leistungsverhältnis kaum zu schlagen sind. Ob sie nach 5 oder 10 Jahren  z.B. mit einer Polarisationseinrichtung oder einem Dunkelfeldkondensator nachgerüstet werden können  oder ob es noch Ersatzteile gibt, ist doch sehr fraglich. Bei Hund ist das wohl gegeben und die Firma bietet eine Instandsetzungsgarantie von 20 Jahren!

Für mich war auch wichtig, genau die Objektive zu bekommen, die für meine Zwecke geeignet sind. Ich habe Planachromate gewählt. Warum Planachromate? Standard-Objektive für Mikroskope sind Achromate. Sie sind farbkorrigiert, zeigen aber zu den Rändern hin Unschärfe. Das ist überhaupt kein Problem, wenn man ein Präparat durch das Mikroskop betrachtet. Mit dem Feintrieb arbeitet man ohnehin ständig und stellt so mal auf die Mitte, mal auf den Rand hin scharf. Wenn man aber das Präparat fotografiert, wirkt sich diese Randunschärfe sehr störend aus. Dafür gibt es Planachromate, welche die Randunschärfe korrigieren. Nachteil: Sie sind teurer. (Die Farbkorrektur der Achromate und Planachromate ist nicht vollständig. Objektive mit dem höchsten Korrekturgrad sind die Planapochromate. Sie benötigen spezielle Glassorten und sind extrem aufwendig zu fertigen und kosten daher schnell mehre Tausend Euro pro Stück).

Wichtig war mir die Einstellung der Köhlerschen Beleuchtung. Dafür ist eine Leuchtfeldblende erforderlich. Der rote Einstellring der Blende befindet sich unter dem Beleuchtungsstutzen auf dem Foto. Notwendig ist zusätzlich ein höhenverstellbaren Kondensor mit Aperturblende, der sich unter dem Kreuztisch angebracht ist.

Bei meinem  Mikroskop kann man sich entscheiden für eine vollständige oder eine orientierende Polarisationseinrichtung. Ich habe die orientierende gewählt, hier ein Foto:

Polfilter

Polarisator und Analysator.





Der Polarisator liegt auf dem Beleuchtungsstutzen und wird mit dem Hebel gedreht. Der Analysator wird oberhalb des Objektivrevolvers in den Schlitz für Filterschieber eingeschoben. Bei der orientierenden Polarisation kann man keinen Drehwinkel bestimmen, was für mich aber auch nicht nötig ist. Ich habe daher auch keinen Drehtisch sondern einen Kreuztisch gewählt.

Wenn man Fotos mit einer Spiegelreflexkamera von seinen  Präparaten anfertigen will, muß die Kamera an das Mikroskop adaptiert werden. Bei Hund erhält man einen Adapter, firmenintern „Ofenrohr“ genannt. Er wird an dem trinokularen  Fototubus befestigt. In dem Rohr befindet sich eingeschoben ein Okular. Kameraseitig besitzt der Adapter ein M42-Gewinde. Die Kamera wird mit einem T2-Ring, den es für alle gängigen Kameras gibt aufgeschraubt. Hund liefert einen T2-Ring für Canon-Kameras mit. Für meine Nikon musste ich mir einen für wenige Euro im Fotohandel kaufen. Der Fototubus kann so justiert werden, daß man durch Okular und Kamera gleichzeitig ein scharfes Bild sieht.

Meine Nikon ist eine Vollformat-Kamera. Das Vollformat ist ein Luxus, den man nur benötigt, wenn man seine Fotos stark vergrößern will oder wenn man Bilder z.B. an Kalenderverlage verkaufen möchte. Die akzeptieren nur Aufnahmen im Vollformat.

Meine Kamera ist mit einem PC verbunden und wird über diesen gesteuert. Entsprechend benutze ich auch einen großen Bildschirm. Als Software zur Steuerung verwende ich Nikon Camera Control Pro2. Die ganze Einrichtung ist fest installiert. Ich fotografiere fast täglich und habe keine Lust, immer wieder alles aufzubauen. Die Einrichtung, wie ich sie hier beschrieben habe, ermöglicht ein stressfreies Arbeiten, nichts muss ständig nachjustiert oder aufgebaut werden, die Kamera sitzt fest auf dem Mikroskop. Alles ist sehr bequem. Aber das hat auch seinen Preis.

Wer über das Betrachten und Fotografieren von Mikrokristallen hinaus das Mikroskop z.B. für mikrobiologische oder histologische Untersuchungen verwendet, wird erst dann die tatsächliche Leistungsfähigkeit dieses Instruments erkennen und zu schätzen wissen. In Arztpraxen und medizinischen Labors werden besondere Anforderungen an Mikroskope gestellt. Dieses Mikroskop ist dafür zugelassen.

Da es mein besonderes Anliegen ist, gerade jungen Menschen das Arbeiten mit dem Mikroskop nahe zu bringen, hier nochmals der Hinweis: Alles geht auch mit einem Schülermikroskop und einer einfachen Kamera! Ich greife auch immer mal wieder zu meinem schönen alten Feldmikroskop der tschechischen Marke Meopta und bin erfreut und erstaunt über die wunderbaren Bilder, die man auch mit einer ganz einfachen Ausrüstung machen kann.

Hier noch zur Entspannung ein Foto von Acetylsalicylsäure, dem Wirkstoff in Aspirin-Tabletten, aufgenommen mit dem Hund H 600:

Acetylsalicylsäure-Kristalle, fotografiert im polarisierten Licht.

Acetylsalicylsäure-Kristalle, fotografiert im polarisierten Licht.



Soviel für heute, liebe Freunde der Mikrokristalle. In meinem nächsten Blogbeitrag möchte ich einige Fotos von Mikrokristallen im polarisierten Licht vergleichen, die mit  einem Schülermikroskops  und einem Labormikroskop aufgenommen wurden.

Bis dahin wünsche ich eine gute Zeit.

H-D-S













Advertisements

Steuerung einer Nikon-Spiegelreflexkamera mit Nikon Camera Contol Pro 2

Hallo liebe Freunde der Mikrokristalle,

wer schon einmal Mikrokristalle fotografiert hat, kennt die Probleme: Bildbeurteilung, Scharfstellen und verwacklungsfreies Auslösen. Direkt an der Kamera geht das alles nicht so einfach, wenn sie am Mikroskop adaptiert ist.

Eine gute Lösung dieser Probleme liegt in der Steuerung der Kamera über einen PC oder Laptop. Dazu benötigt man ein Steuerungsprogramm und ein USB-Verbindungskabel zwischen Kamera und Rechner. (Es geht auch drahtlos). Nikon Spiegelreflexkameras, lassen sich über Nikon Camera Control Pro 2 steuern. Auch das schon früher erwähnte Helicon Focus enthält als kostenlose Beigabe ein geeignetes Steuerungsprogramm, Helcon Remote, das natürlich auch für andere Kamera-Typen geeignet ist.

Hier wird die Arbeitsweise mit Nikon Camera Control Pro 2 beschrieben. Leider muß hier eine Warnung vorausgeschickt werden: Wer Nikon Camera Control Pro 2 erwerben will, muß vorher prüfen, ob seine Spiegelreflexkamera von der ins Auge gefassten Programmversion unterstützt wird. Keinesfalls ist jede Programmversion von Nikon Camera Control Pro 2 mit allen Nikon-Spiegelreflexkameras kompatibel! Kompatibilität muß man auch bei Helicon Remote überprüfen. Die Webseiten der Hersteller geben darüber Auskunft.

Verfügt man über die zur Kamera passende Programmversion, dann ist alles Weitere sehr einfach. Das Programm wird auf den Rechner geladen, es gibt MAC und Windows-Versionen, und man verbindet die Kamera mit dem Rechner über ein USB-Kabel.

 Nikon Camera Control Pro 2

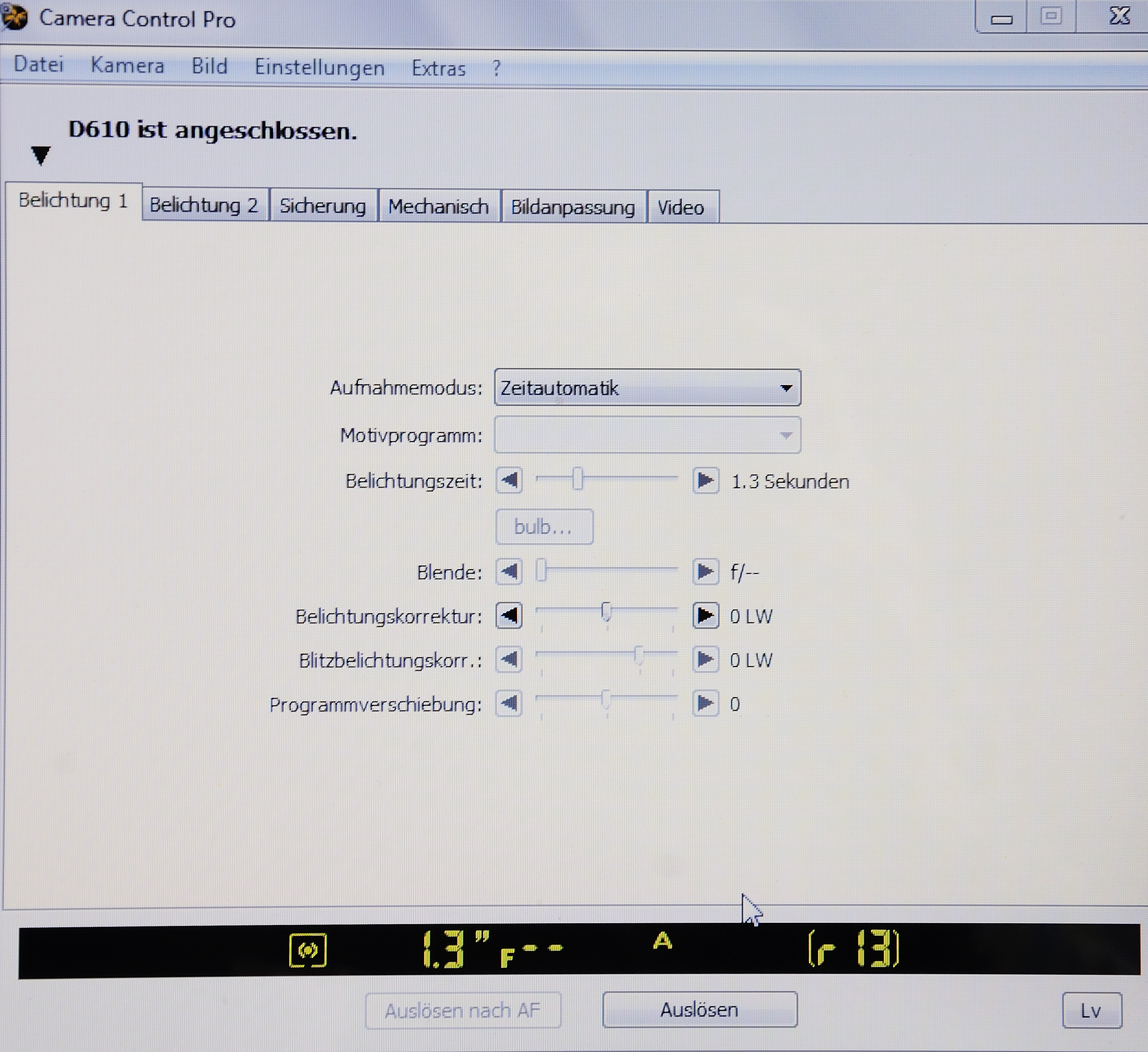

Das Programm wird gestartet, und sobald die Kamera erkannt ist, erscheint das rechts auf dem Bildschirm dargestellte Menü.

Hier nochmals besser sichtbar:

_DSC6711_k

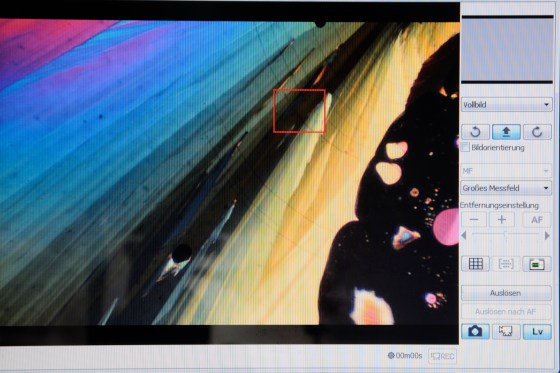

Ein Klick auf den Button rechts unten lässt das mikroskopische Bild links auf dem Bildschirm erscheinen.



Das mikroskopische Bild auf dem Bildschirm.

Völlig stressfrei kann man jetzt am Mikroskop den passenden Ausschnitt wählen und die Wirkung des Bildes überprüfen.

Über eine Lupenfunktion kann das Bild exakt scharf gestellt werden. Man erkennt sehr genau eventuelle Randunschärfen bei einfachen achromatischen Objektiven oder unscharfe Bereichen wegen zu geringer Tiefenschärfe.

Bei der Belichtung kann zwischen Zeitautomatik oder manueller Belichtungssteuerung  gewählt werden. Ist alles korrekt eingestellt, wird mit einem Klick auf den Auslösebutton das Bild aufgenommen. Da keine Kameraberührung stattfindet, geschieht es verwacklungsfrei. Das Bild wird dann am vorbestimmten Ort, z.B. auf der Festplatte, gespeichert.

Viele der wichtigsten Kamerafunktionen sind am Rechner direkt einstellbar.

Das Arbeiten und Fotografieren am Mikroskop macht ohne jeden Zweifel viel mehr Spaß, wenn man die Kamera über den Rechner steuert. Insbesondere die Bildbeurteilung auf dem Bildschirm ist nicht zu vergleichen mit den kleinen Bildern auf den Kameramonitoren. Aber die Sache hat ihren Preis. Nikon Camera Control Pro 2 kostet ca. 140 EURO.

Eine Alternative ist das schon mehrmals erwähnte „Helicon Focus Pro“. Es enthält neben dem Hauptprogramm das Programm Helicon Remote, das über ähnliche Eigenschaften wie Nikon Camera Control Pro verfügt. Es kostet aber leider auch knapp 140 EURO.  Als Hauptfunktion lassen sich mit Helicon Focus Bilder mit großer Tiefenschärfe aus mehreren Einzelaufnahmen erzeugen. Man erhält also einiges mehr für sein Geld.

Aber, liebe Freunde der Mikrokristalle, es gibt Hoffnung:

Ein Open Source Programm, kostenlos und mit ähnliche Funktionen wie Nikon Camera Control Pro 2 wird das Thema des nächsten Blogbeitrags sein. Besonders interessant somit auch für Schüler, die sich teure Software nicht leisten wollen oder können.

Bis dahin liebe Freunde der Mikrokristalle, wünsche ich eine gute Zeit.

H-D-S
