Auflösungsvermögen optischer Mikroskope II.

Hallo liebe Freunde der Mikrokristalle,

in meinem letzten Blogbeitrag wandelten wir auf den Spuren Erst Abbes, um das Auflösungsvermögen optischer Mikroskope zu erkunden. Über das Beugungsverhalten  von Lichtwellen an einem Gitter kamen wir zu der Gleichung

x ≥ λ/NA   (1)

mit x als dem kleinsten Abstand zwischen 2 Punkten, die gerade noch scharf abgebildet werden können,

λ der Wellenlänge der Beleuchtung und

NA, der von Ernst Abbe eingeführten Numerischen Apertur.

Es gibt aber noch einen anderen Weg, x zu berechnen, der am Ende zu einem ähnlichen Resultat kommt. Er führt über das Rayleigh Kriterium. Wir erinnern uns: Durch den Wellencharakter des Lichts wird ein Lichtpunkt, nicht als Punkt, sondern als Beugungsscheibchen auf einem Bildschirm abgebildet. Zur Demonstration habe ich das Licht eines roten Laser Pointers durch eine enge Blende geleitet und auf einem Bildschirm aufgefangen und fotografiert.

Beugungsbild eines roten Laserpointers.

Beugungsbild eines roten Laserpointers.



Man nennt die Beugungsscheibchen auch Rayleigh-Scheibchen nach dem englischen Gelehrten John William Strutt, 3. Baron Rayleigh. Seine Beugungstheorie will ich hier kurz darstellen:

Betrachten wir die folgende Skizze:



Zwei Punkte P1 und P2 fallen unter einem Winkel ∝ durch eine Linse, mit dem Durchmesser d auf einen Schirm. Das umgebende Medium links von der Linse sei Immersionsöl mit dem Brechungsindex nöl. Rechts von der Linse haben wir den Brechungsindex nLuft und den Winkel ∝’, der sich von ∝ wegen der unterschiedlichen Brechungsindizes unterscheidet. (Ist in der Skizze nicht ganz korrekt gezeichnet). Auf dem Bildschirm, er entspricht dem Zwischenbild im Mikroskop, werden die Punkte gerade noch getrennt als Beugungsscheibchen abgebildet. Die Kurven  rechts zeigen die Intensitätsverteilung I des Lichts bei den beiden Beugungsscheibchen. In der Mitte, auf den gestrichelt dargestellten Linien, liegen die Beugungsmaxima 0. Ordnung. Das sind die Lichtanteile, die ungebeugt die Linse passieren. Das Maximum 0. Ordnung der blauen Kurve, fällt zusammen mit dem Minimum 1. Ordnung der roten Kurve. Sie liegen beide auf der blau gestrichelten Linie. Entsprechend fallen das  Maximum 0. Ordnung der roten Kurve und das Minimum 1. Ordnung der blauen Kurve  auf der rot gestrichelten Linie zusammen.

Das Rayleigh-Kriterium besagt nun: Die Unterscheidung zweier Bildpunkte ist dann möglich, wenn das Beugungsmaximum 0. Ordnung des einen Punktes mindestens im Beugungsminimum 1. Ordnung des anderen Punktes liegt.

Bei einem Spalt gilt für das Beugungsminimum 1. Ordnung, wie im vorigen Blogbeitrag dargestellt:

sin ∝ = λ/d   (2)

Nun haben wir bei einem Mikroskop aber keinen Spalt sondern die Fassung des Objektivs als Strahlenbegrenzung. Bei kreisförmigen Öffnungen liefert die Theorie, die hier nicht näher ausgeführt werden soll:

sin ∝’ ≈ ∝’≈ 1,22 • λ/d   (3)

oder wenn man den statt des Durchmessers den Radius r der Linsenfassung einsetzt:

sin ∝’ ≈ 0,61 • λ/r   (4).

Wie schon ausgeführt sind die Winkel ∝ und ∝’ wegen der unterschiedlichen Brechungsindizes nicht gleich. Wenden wir das Brechungsgesetz an, so können wir schreiben:

sin ∝’ = noel • sin ∝   (5)  (Der Brechungsindex nLuft ist 1).

In Gleichung (4) eingesetzt:

noel • sin ∝ = 0,61 • λ/r   (6)

Unser Ziel ist es ja, das x, also den Abstand zwischen den Punkten P1 und P2 unter Berücksichtigung des Abstands a (Entfernung der Punkte von der Linse), zu berechnen. Da der Winkel ∝ sehr klein ist, kann man schreiben:

sin ∝ ≈ x/a   (7).  In Gleichung (6) eingesetzt:

noel • x/a ≈ 0,61 • λ/r.    (7)   Nach x aufgelöst ergibt sich:

x\approx \frac{0,61\cdot \lambda }{n_{oel}\cdot \frac{r}{a}}    (8)

Der Ausdruck unter dem grossen Bruchstrich entspricht in etwas grober Annäherung  der von Ernst Abbe definierten Numerische Apertur NA, so dass wir schreiben können:

x\approx \frac{0,61\cdot \lambda }{NA}     (9)

Hier nochmal Gleichung (1), etwas anders geschrieben also oben:

x\approx \frac{\lambda }{\ NA}    (1)

Bis auf den Faktor 0,61 stimmen beide Gleichungen überein. Man kommt mit 2 verschiedenen Herleitungen zu sehr ähnlichen Ergebnissen. Wir sehen, je grösser die Numerische Apertur eines Objektivs ist, umso feiner sind die auflösbaren Strukturen.

Im ersten Teil des Blogbeitrags haben wir das Kriterium von Ernst Abbe verwendet, um den kleinstmöglichen Abstand zwischen 2 Punkten zu ermitteln, der in einem optischen Mikroskop noch aufgelöst werden kann. Das Kriterium lautete: „Das Beugungsmaximum 0. Ordnung und mindestens das Beugungsminimum 1. Ordnung müssen durch ein Objektiv fallen, um noch ein strukturiertes Bild zu ergeben.“

Gemäß dem Rayleigh-Kriterium haben wir hergeleitet:  “ Zwei Bildpunkte sind dann noch voneinander zu unterscheiden, wenn das Beugungsmaximum 0. Ordnung des einen Bildpunktes mindestens mit dem Beugungsminimum 1. Ordnung des anderen Bildpunktes zusammenfällt.“

Diese Ableitungen, liebe Freunde der Mikrokristalle stammen in wesentlichen Teilen nicht von mir. Ich habe sie einem sehr anschaulichen Video entnommen. Titel: „Mikroskop Teil 4 Auflösungsvermögen Numerische Apertur“. Veröffentlicht auf YouTube  von Prof. Dr. Stephan Mueller.  Er lehrt  an der Fachhochschule Nordwestschweiz. Es gibt eine Reihe sehr interessanter Videos zu Themen der Physik von Stephan Mueller auf YouTube.

Es ist ja oft ein Problem, geeignete Substanzen für schöne Mikrofotos im polarisierten Licht zu beschaffen. In meinen letzten Blogbeiträgen habe ich einige leicht zu beschaffende anorganische Salze vorgestellt. Heute habe ich mir das Kupfersulfat vorgenommen, das für unsere Zwecke gut geeignet ist.

Hier zwei Fotos von Kupfersulfat:

Mikrokristalle von Kupfersulfat im polarisierten Licht.





Mikrokristalle von Kupfersulfat im polarisierten Licht.



Jeder kennt wohl die Kosmos Baukästen. Es gibt auch einen für Chemie, der eine Reihe von interessanten anorganischen Substanzen enthält. Man kann diese, auch ohne den Chemie-Baukasten zu besitzen, bestellen. Es sind ungefähr 12 verschiedene Stoffe. Auch das Kupfersulfat gehört dazu. Die Chemikalien erhält man bei Kosmos auch als chemischer Laie problemlos.

Soviel für heute, liebe Freunde der Mikrokristalle.

Für meinen nächsten Blogbeitrag werde ich einige der „Kosmos-Substanzen“ testen, und dann darüber berichten.

Bis dahin wünsche ich eine gute Zeit.

H-D-S

p.s. Falls jemand die Zeitschrift FOCUS Gesundheit liest: In der Juni/Juli Ausgabe 2017 findet sich zu einem Artikel über Ibuprofen auf Seite 57 ein Mikrofoto des Wirkstoffs von mir. Wie man den Wirkstoff aus einer Tablette isolieren kann, habe ich in meinem Blogbeitrag „Ibuprofen aus einer Tablette isolieren“, April 2015 beschrieben.







Advertisements

Auflösungsvermögen optischer Mikroskope I.

Hallo liebe Freunde der Mikrokristalle,

in meinem letzten Blogbeitrag war die Beugung von Lichtwellen das Thema, und wir haben die Auswirkung auf die Einstellung der Aperturblende am Mikroskop besprochen.

Heute geht es um die Frage, wie hoch ist das maximale Auflösungsvermögen eines Durchlichtmikroskops. Wir wandeln dabei ein wenig auf den Spuren Ernst Abbes, der sich grundlegende Gedanken zu diesem Thema gemacht hat. Wer in der Physik nicht ganz sattelfest ist, sollte vorher unbedingt meinen letzten Blogbeitrag zum Thema Beugung lesen. Die Begriffe Beugung und Interferenz sollten bekannt sein.

Hier noch einmal die Skizze aus meinem letzten Blogbeitrag: (Durch draufklicken kann man sie vergrössern).

Interferenz am Einzelspalt mit Verlauf der Intensität I. Minimum.

Interferenz am Einzelspalt mit Verlauf der Intensität I.





Wir sehen einen Spalt mit der Breite d. Lichtwellen mit der Wellenlänge λ laufen auf den Spalt zu. Auch am Spalt bilden sie, gemäss dem Huygensschen Prinzip neue Elementarwellen, die dann hinter dem Spalt neue Wellenfronten bilden. Diese sind hier aber nicht eingezeichnet. Statt dessen sehen wir einige Wellennormalen oder Wellenstrahlen. Sie geben eine ausgewählte Richtung a des Wellenverlaufs an. Die hier eingezeichneten Wellenstrahlen laufen auf einen fernen Punkt zu, der nicht eingezeichnet ist. Da der Punkt sehr weit entfernt ist, gegenüber der Breite des Spaltes, können wir die Wellenstrahlen parallel zeichnen. Alle von den roten Punkten ausgehende Elementarwellen starten zur gleichen Zeit. Die von Punkt 1 ausgehende Welle hat einen kürzeren Weg zum Ziel, als die von Punkt 5 ausgehende. Der Weg der von Punkt 5 ausgehenden Welle ist genau um die Wellenlänge λ länger. Nun kann man Wellenpaare finden, bei denen der  Weg der einen Welle gegenüber der anderen genau λ/2 länger ist. Das sind die Wellenpaare 1,3  2,4 und  3,5. Da diese Wellenpaare am Ziel einen Gangunterschied von λ/2 besitzen, löschen sie sich vollständig aus, da Wellenberg auf Wellental trifft. Also, alle Welle die in Richtung a mit einem Winkel ∝ gegenüber der Horizontale laufen, löschen sich gegenseitig aus. Physiker nennen das destruktive Interferenz.

Die Lichtwellen, die diesen Spalt passieren bilden ein Interferenzmuster, wie im letzten Blogbeitrag auch praktisch gezeigt wurde. Rechts in der Skizze sehen wir die Helligkeitsverteilung des Interferenzmusters, hier I genannt für Intensität. Wellenstrahlen die den Spalt ungebeugt passieren, bilden das Hauptmaximum 0. Ordnung. Das ist der dicke Bauch der Kurve und liegt auf der horizontalen Linie. Die in Richtung a laufenden Wellen mit dem Winkel ∝ löschen sich, wie beschrieben, alle durch destruktive Interferenz aus. Sie bilden das 1. Minimum des Beugungsbildes. (Links und rechts vom Intensitätsmaximum läuft die Kurve auf die Grundlinie zurück. (Dort ist es dunkel). Dort liegt also das 1. Beugungsminimum.

Aus der Skizze können wir ablesen:

sin ∝ = λ/d   (1)

Wellenstrahlen  mit dem Winkel ∝ löschen sich also durch destruktive Interferenz aus und bilden das Beugungsminimum 1. Ordnung. Man beachte, dass ∝ von der Spaltbreite d abhängt. Vergrößert sich die Spaltbreite d, verkleinert sich der Winkel ∝ bei unveränderter Wellenlänge λ.

Nach der kleinen Wiederholung begeben wir uns jetzt auf Ernst Abbes Spuren, der übrigens die folgenden Überlegungen vollständig ohne mathematische Formeln zu Papier gebracht hat. Stellen wir uns vor, wir hätten auf einem Objektträger eine sehr feine Struktur von Gitterlinien mit einer Spaltbreite x. (rote gestrichelte Linie). Das Licht unserer Beleuchtung möge die Wellenlänge λ besitzen. Wir wollen sie durch das Mikroskop mit Immersionsöl vom Brechungsindex nöl betrachten. Nehmen wir weiter an, wir könnten den Öffnungswinkel des Objektivs unseres Mikroskops verändern. (Solche Mikroskope gibt es).

Abbe hat nun experimentell festgestellt, dass man den Öffnungswinkel ∝1 des Objektivs so einstellen muss, dass sowohl das 0. Hauptmaximum als mindestens auch das 1. Beugungsminimum, beide hier durch die blauen Wellenstrahlen dargestellt, in das Objektiv fallen müssen. Dann und nur dann erhält man als Zwischenbild im Mikroskop ein strukturiertes Bild. Würde hier in der Skizze der Pfeil des 1. Beugungsminimums oberhalb der Linse verlaufen, käme kein Bild zustande, als Zwischenbild würde man nur einen hellen Fleck  sehen.

Gemäß Gl. (1) gilt für den Winkel des 1. Beugungsminimums als Sinus ausgedrückt:

sin ∝1 = λ/x   (2)

Die Wellenlänge λ verändert sich durch das Immersionsöl gemäß dem Brechungsgesetz in

λ′ = λ / nöl    (3)      nöl = Brechungsindex Öl

Aus Gl. (2) wird dann

sin ∝1 = λ′/x   (4)

Ernst Abbe hat den Begriff der Numerischen Apertur eingeführt. Mit der folgenden Skizze soll der Begriff erläutert werden:

Die Linse in der Skizze hat den Radius R. Die Gegenstandsweite beträgt a. Das daraus konstruierte Dreieck bildet einen Winkel, der Sigma genannt wird. Multipliziert man den Sinus des Winkels  mit dem Brechungsindex des Mediums zwischen Objektträger und Objektiv erhält man die Numerische Apertur des Objektivs. Dieser Wert ist meist im Objektiv des Mikroskops eingraviert.

NA = sin σ • nöl  (5)

Damit wir im Mikroskop ein strukturiertes Bild erhalten, ist es notwendig, dass sin σ und sin ∝1  gleich sind. Wir können daher schreiben:

NA = λ′/x • nöl   (6)

Für λ′ können wir gemäß Gl.(3) schreiben:

NA = ( λ/nöl)/ x • nöl    (7)

nöl können wir herauskürzen und erhalten:

NA = λ /x   (8)

Umgestellt nach x:

x = λ/NA   (9)

x ist also der kleinste Abstand zwischen 2 Punkten, den ein Mikroskop, abhängig von der numerischen Apertur des Objektivs noch auflösen kann. Besser schreibt man:

x ≥ λ/NA    (10)

Je größer die numerische Apertur des Objektivs ist, umso feinere Strukturen kann man abbilden. Blaues Licht ist kurzwelliger als rotes, darum kann man mit einem Blaufilter ebenfalls etwas feinere Strukturen voneinander unterscheiden.

Die hergeleitete Formel gilt für geradlinige Beleuchtung. Verwendet man schräge Beleuchtung, kann man in den Nenner noch eine 2 schreiben.

Für Berechnungen muss man beachten, dass der Winkel σ  der halbe Öffnungswinkel eines mikroskopischen Objektivs ist. Technisch gut realisierbar sind Öffnungswinkel von ca. 112°. Bei der Verwendung von Immersionsöl mit einem Brechungsindex von 1,5 erreicht man gemäß Gl.(5) eine numerische Apertur von

NA = sin (112°/2) • 1,5 = 1,24

Spitzenobjektive wie das Zeiss Plan Fluar 100x/1,45 Öl  besitzen eine NA = 1,45 und das Olympus Apo 100x/1,65Öl kann einen Wert von NA = 1,65 aufweisen.  Das sind ausgesprochene Spitzenwerte.

Für weiter Berechnungen muss man sich noch auf eine Wellenlänge einigen. Üblich ist λ = 550 nm zu wählen.

Mein Objektiv 100x  ist beschriftet mit: Plan100/1,25 Oil. Für dieses Objektiv gilt dann gemäß Gl. (10):

x = 550 nm/1,25 = 440 nm

So liebe Freunde der Mikrokristalle, nach soviel Rechnerei jetzt noch einige Mikrofotos. Es ist immer noch Spargelzeit. Darum habe ich mit das Asparagin vorgenommen. Wer nicht nur an den schönen Farben der Kristalle interessiert ist, sondern auch an deren Formen, dem kann ich das Asparagin sehr ans Herz legen. Man erhält mit dieser Substanz häufig sehr schöne Einzelkristalle, wie die folgenden Bilder zeigen:

Asparagin 100x fotografiert im polarisierten Licht.





Asparagin 100x fotografiert im polarisierten Licht.



Für die Aufnahmen wurden 260 mg Asparagin in einer Lösung aus 8 ml dest. Wasser und 4 ml Propanol-2 heiß gelöst.

Soviel für heute, liebe Freunde der Mikrokristalle. Das Thema Auflösungsvermögen mikroskopischer Objektive ergänze ich in meinem nächsten Blogbeitrag noch mit einem etwas anderen Zugang als dem von Ernst Abbe.

Bis dahin wünsche ich eine gute Zeit.



H-D-S











Beugung von Lichtwellen.

Hallo liebe Freude der Mikrokristalle,
in meinem letzten Blogbeitrag habe ich auf die korrekte Einstellung der Aperturblende hingewiesen.

Ich hatte beschrieben und an Hand eines Beispiels gezeigt, daß die Aperturblende nicht zu weit geschlossen werden darf, da sonst durch Beugungserscheinungen das Bildergebnis verschlechtert und sogar verfälscht wird. Auf das Phänomen der Beugung möchte ich heute etwas näher eingehen.

In der geometrischen Optik geht man davon aus, daß bei einem ideal korrigierten Objektiv, ein Objektpunkt O als Bildpunkt O‘ dargestellt wird. In der Realität sieht das aber anders aus. Statt eines Bildpunktes O‘ entsteht ein Beugungsscheibchen. Um zu demonstrieren, was es mit der Beugung auf sich hat, habe ich ein Experiment mit einem Laser Pointer durchgeführt. Dazu habe ich vor einem roten Laser Pointer eine Aluminiumfolie befestigt, in die ich ein Loch mit einem Durchmesser von ca. 0,15 mm gestochen habe. Im Abstand von ca. 3 m habe ich den Lichtfleck auf einem weißen Projektionsschirm  fotografiert. Die Aufnahme wurde in einem dunklen Raum aufgenommen.

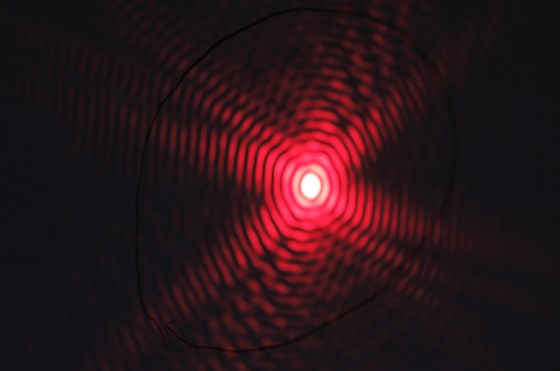

Beugungsbild eines roten Laserpointers.

Beugungsbild eines roten Laser Pointers.

Eigentlich hätte man auf dem Projektionsschirm nur einen kleinen roten Lichtfleck erwarten sollen. Statt dessen ist ein Bild mit einem Lichtfleck in der Mitte, umgeben von abwechselnd roten und dunklen Kreisen entstanden. Es sind nicht wirklich Kreise, weil leider das Loch in der Aluminiumfolie nicht kreisrund war. Auch ist der Lichtfleck  im Zentrum nicht rot, weil ich die Aufnahme absichtlich stark überbelichtet habe, um auch die umgebenden „Kreise“ besser sichtbar zu machen. Ich konnte die Kamera auch nicht mittig platzieren, da sie sonst in den Strahlengang gekommen wäre.

Wie ist dieses Bild nun zu deuten?
Es ist ganz offensichtlich, daß die aus dem kleinen Loch der Aluminiumfolie austretenden Lichtwellen sich kreisförmig auch im Schattenraum um den zentralen Lichtpunkt herum ausbreiten. Wenn sich Lichtwellen auch im Schattenraum eines Objekts ausbreiten, nennt man diese Erscheinung Beugung. Warum entstehen diese merkwürdigen roten und dunklen Ringe um das Zentrum herum?  Da auch viele Schüler meinen Blog lesen, möchte ich zunächst einige grundlegende Dinge erläutern.
Der niederländische Forscher Christiaan Huygens (1629-1695) hat Gedanken zur Ausbreitung der Lichtwellen  entwickelt, die noch heute gelten, und die wir das „Huygens’sche Prinzip“ nennen. Zur Darstellung der Ausbreitung von Lichtwellen verwendet man die Begriffe „Wellenfront“, „Wellennormale“ oder „Wellenstrahl“.

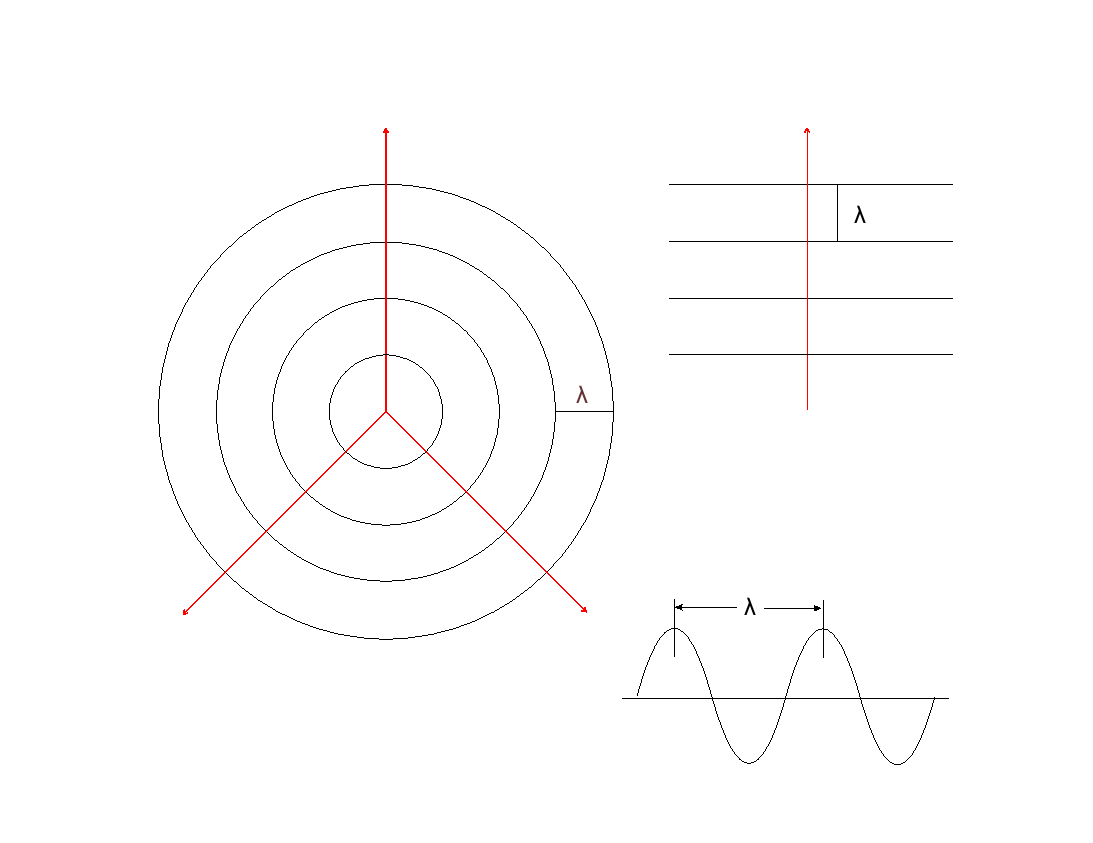

Wellenfronten, Wellennormale bzw. Wellenstrahl.

Die Kreise in der Skizze sind die Wellenfronten, sie stellen die maximale Auslenkung (Wellenberge) einer Welle dar. (Man denke an das Bild das entsteht, wenn man einen Stein in einen Teich mit glatter Wasseroberfläche wirft). Der Abstand λ zwischen den Wellenbergen  ist die Wellenlänge, nochmals an der Skizze rechts unten verdeutlicht. Die roten Pfeile sind die Wellennormalen oder auch Wellenstrahlen. Sie sind Richtungspfeile und stehen immer senkrecht auf den Wellenfronten. Betrachtet man einen kleinen Teil einer sehr großen Kreiswelle, kann dieser annähernd durch horizontale Wellenfronten dargestellt werden, wie oben rechts geschehen.

Huygens hat sich nun überlegt, wie die Ausbreitung einer Welle zustande kommt. Er nahm an,  daß jeder Punkt einer Wellenfront,  Ausgangspunkt neuen Elementarwellen ist. Diese Elementarwellen überlagern sich. Die Einhüllende aller Elementarwellen, ergibt dann eine neue Wellenfront.  Die folgende Skizze soll das erläutern:

Das Huygens’sche Prinzip.

Die roten Punkte auf der Wellenfront sind Ausgangspunkte neuer Elementarwellen, hier als Teilkreise dargestellt. Die  Elementarwellen überlagern sich, die Einhüllende bildet die neue Wellenfront. Dort entstehen wieder neue Elementarwellen, und so setzt sich die Ausbreitung der Welle fort. Die Welle kann sich in alle Richtungen ausbreiten. Die skizzierten Wellenstrahlen stellen daher auch keine bevorzugten Richtungen dar.

Was passiert, wenn nun eine horizontale Wellenfront auf ein Hindernis, wie eine Lochblende fällt? Um das zu versehen, betrachten wir zunächst statt einer engen Lochblende einen engen Spalt, weil die mathematische Beschreibung hier einfacher ist. Physikalisch betrachtet sind die Verhältnisse an Spalt und Lochblende aber identisch.



Betrachten wir eine ebene Wellenfront, die auf einen engen Spalt der Breite l fällt.

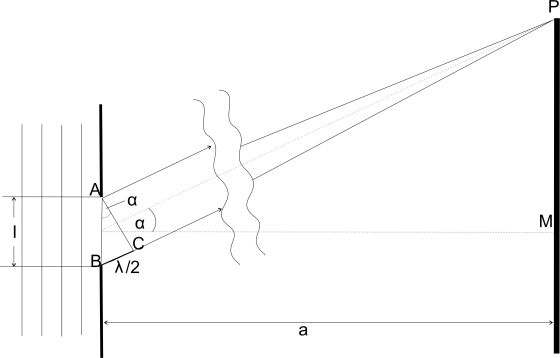

Wellenstrahlen die von A und B auf P zulaufen.

Auch hier entstehen, an der den Spalt passierenden Wellenfront, neue Elementarwellen. Zwei Elementarwellen am äußeren Rand, dargestellt durch deren Wellenstrahlen, laufen auf Punkt P zu. Wenn die Spaltbreite l gegenüber der Strecke a sehr klein ist, kann man annehmen, daß beide Wellenstrahlen fast parallel verlaufen. Die Wegstrecke BP ist in diesem Beispiel um die halbe Wellenlänge, also λ/2 länger als die Wegstrecke AP. Das bedeutet, daß die von Punkt B ausgehende Welle etwas später in P ankommt, so daß ein Gangunterschied (Phasenverschiebung) von λ/2 eintritt. Das folgende Bild verdeutlicht nochmals die Phasenverschiebung.

Bei einer Phasenverschiebung von einer halben Wellenlänge, treffen in Punkt P Wellental auf Wellenbauch.

Sinusförmige Lichtwelle um L/2 versetzt.

Phasenverschiebung  λ /2 . Destruktive Interferenz.

Wenn aber das Wellental einer Welle mit dem Wellenbauch einer anderen Welle aufeinander treffen, (ähnliche Wellenlänge und Orientierung vorausgesetzt), dann löschen sie sich gegenseitig aus. Man nennt das Destruktive Interferenz.

So, nun haben wir alles zusammen, um die Kreise des obigen Beugungsbildes zu erklären. In der folgenden Skizze trifft nochmal eine horizontale Wellenfront mit der Wellenlänge λ auf einen Spalt der Breite d. Auch hier entstehen am Spalt neue Elementarwellen. Die Elementarwellen breiten sich in alle Richtungen aus. 5 Ausgangspunkte von Elementarwellen sind als rote Punkte eingezeichnet.   Die Wellenstrahlen breiten sich in Richtung a mit dem Winkel α aus. Alle Wellenstrahlen treffen sich in einem Punkt P, der hier nicht eingezeichnet ist. Wegen der großen Entfernung zum Projektionsschirm im Vergleich zum engen Spalt,  können die Wellenstrahlen parallel gezeichnet werden. Das entspricht durchaus der Realität der obigen Aufnahme. Die Lochblende vor dem Laser Pointer hatte einen Durchmesser von ca. 0,15 mm, der Abstand zwischen Lochblende und Projektionsschirm betrug ca. 3000 mm.



Beugung an einem Einzelspalt mit Darstellung des 1. Minimums.

Beugung an einem Einzelspalt mit Darstellung des 1. Minimums.



Betrachtet man einen Einzelspalt genauer, so ist er nicht Ausgangspunkt einer einzelnen Elementarwelle. Vielmehr ist jeder Punkt des Spalts Ausgangspunkt neuer Elementarwellen. Im Bild sind 5 solcher Punkte rot eingezeichnet. Die von ihnen ausgehenden, sich überlagernden Elementarwellen sind durch ihre Wellenstrahlen dargestellt. Sie bewegen sich in Richtung a mit dem Winkel α gegenüber  der Horizontalen. Beträgt der Gangunterschied zwischen den beiden äußeren Randstrahlen  1 und 5 gerade λ, so kann man Strahlenpaare finden, deren Gangunterschied gerade λ/2 beträgt. Das sind die Strahlenpaare 1 und 3 sowie 2 und 4 und schließlich 3 und 5. Die Strahlenpaare löschen sich somit alle wegen des Gangunterschieds durch destruktive Interferenz  vollständig aus.

Wellenstrahlen die geradlinig verlaufen, bei denen der Winkel α = 0 ist, bilden das Intensitätshauptmaximum, auf dem Bild auf der Mittelachse.

Für das ersten Minimum gilt:

sin α = ± λ/d

Die hier angestellten Überlegungen gelten natürlich auch für Gangunterschiede größer als λ, also für 2λ, 3λ, …

Bei der Beugung an einem Spalt entstehen helle und dunkle Streifen. Für die Minima gilt:

sin αk = k·λ/d                  k = ±1, ± 2, …         (  λ Wellenlänge  d Spaltbreite)

Zwischen den Minima liegen Nebenmaxima sehr geringer Intensität. Die Bedingung für die Nebenmaxima lautet:

sin αk = (2k + 1)·λ/2d          k= ±1, ±2, …



Es besteht physikalisch kein Unterschied zwischen der Beugung an einem Spalt oder an einer runden Öffnung, wie einer Lochblende mit dem Radius r. Aber die mathematische Beschreibung ist erheblich schwieriger. Bei Lochblenden entstehen dann nicht Beugungsstreifen wie am Spalt sondern Beugungskreise, wie sie auf dem obigen Foto zu sehen sind.

Unser Ausgangspunkt war das Schließen der Aperturblende am Mikroskop. Je weiter man sie schließt, umso stärker treten Beugungserscheinungen auf, die das mikroskopische Bild negativ beeinträchtigen. Beugung von Lichtwellen tritt immer auf, wenn diese auf Hindernisse treffen. Ein Blendenrand oder die Fassung eines Objektivs sind solche Hindernisse. Je kleinen ein Öffnung ist, umso stärker treten Beugungserscheinungen hervor. Ohne die kleine Aluminiumlochblende vor dem Laser Pointer hätten wir auf dem obigen Foto einen kleinen roten Punkt gesehen, wie wir es von einem Laser Pointer gewöhnt sind. Das Hindernis Lochblende mit einem Durchmesser von ca. 0,15 mm hat die Beugungserscheinungen aber voll zu Tage treten lassen.

So liebe Freunde der Mikrokristalle, es ist Spargelzeit. Da habe ich nochmal zur Asparaginsäure gegriffen, die, wie der Name schon sagt, Bestandteil dieses feinen Gemüses ist. Ich habe ca. 250 mg in 10 ml Isopropanol/dest. Wasser 1:1 heiß gelöst und einen Tropfen auf einen Objektträger gegeben. Die Kristallisation setzt meist schon nach wenigen Minuten ein. (Manchmal benötigt man aber etwas Geduld).

Hier die Ergebnisse:



Asparaginsäure fotografiert im polarisierten Licht. Vergrößerung 100x.

Asparaginsäure fotografiert im polarisierten Licht. Vergrößerung 100x.



Asparaginsäure fotografiert im polarisierten Licht. Vergrößerung 100x.

Asparaginsäure fotografiert im polarisierten Licht. Vergrößerung 100x.

Bei dem unteren Foto könnte man meinen, ein reißende Fluss bewegt sich durch eine Berglandschaft.

Man kann sich fragen, ob der Aufwand gerechtfertigt war, um das Phänomen der Beugung so detailliert zu beschreiben. Aber mit den Erkenntnissen die wir aus dem Beugungsexperiment gewonnen haben, können wir ohne weiteren Aufwand berechnen, wo die Grenze des Auflösungsvermögens bei optischen Mikroskopen liegt, mit anderen Worten, welche maximale Vergrößerung überhaupt möglich ist. Und das ist doch eine wirklich interessante Frage.

Das liebe Freunde der Mikrokristalle, wird daher auch das Thema meines nächsten Blogbeitrags sein.

Bis dahin wünsche ich eine gute Zeit.

H-D-S
